Objetivo
filtrar o sinal

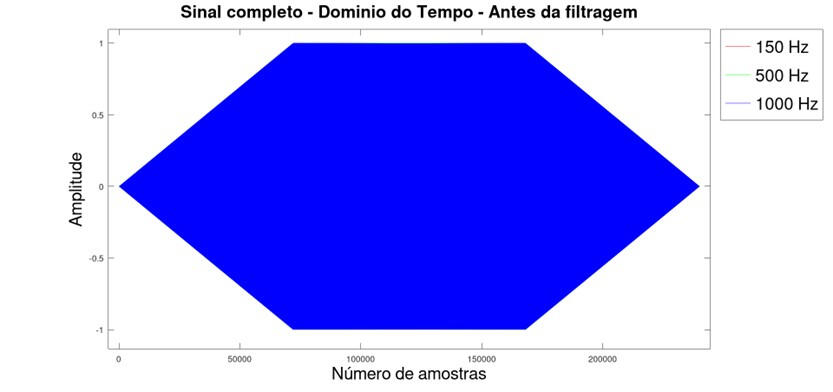

Sinal completo contendo as três senoides
Este projeto aborda a filtragem de um sinal de áudio, onde um sinal contendo múltiplas frequências (graves e agudas) é digitalmente processado com auxílio de um filtro passa-baixa e ao final do processo um novo áudio é gerado contendo apenas o sinal com tom mais grave e frequência mais baixa.
Teoria
acredita que acontece

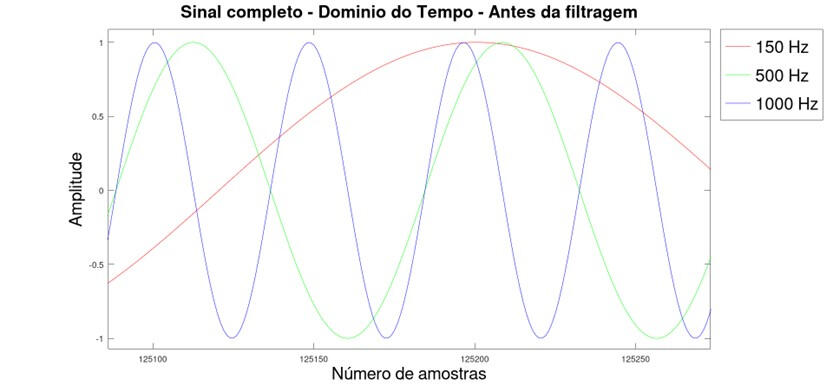

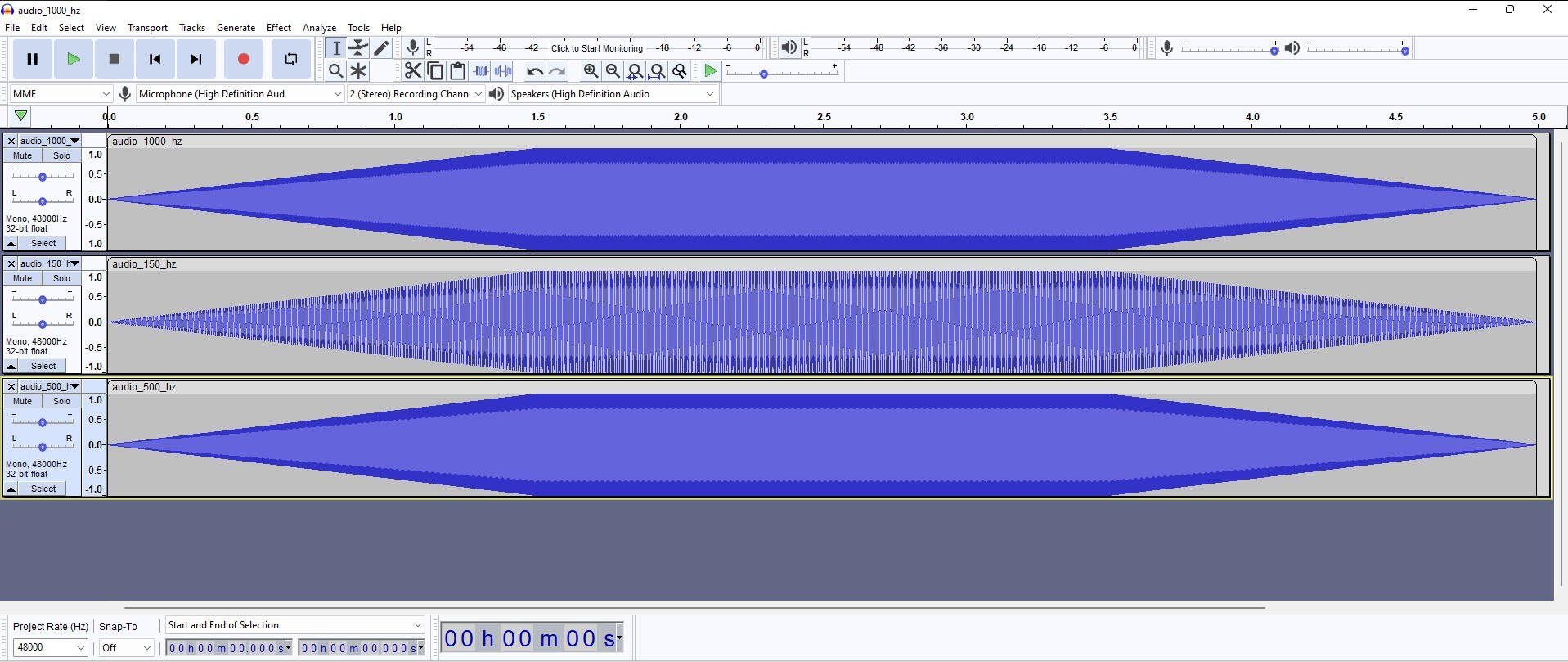

Overlay das frequências em software

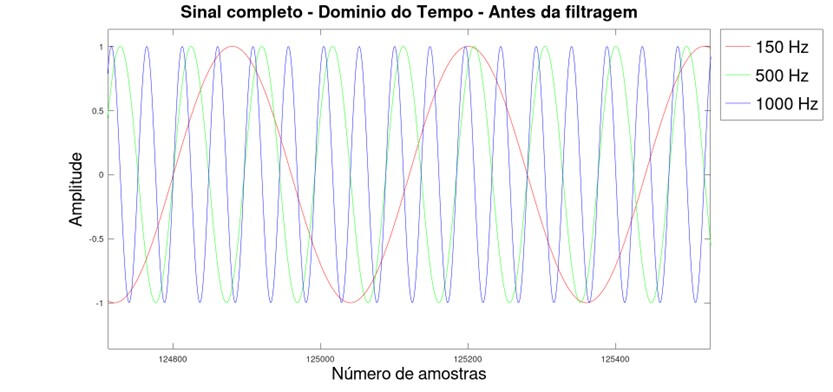

Sinal completo contendo as três senoides
Hamming do sinal completo contendo as três senoides

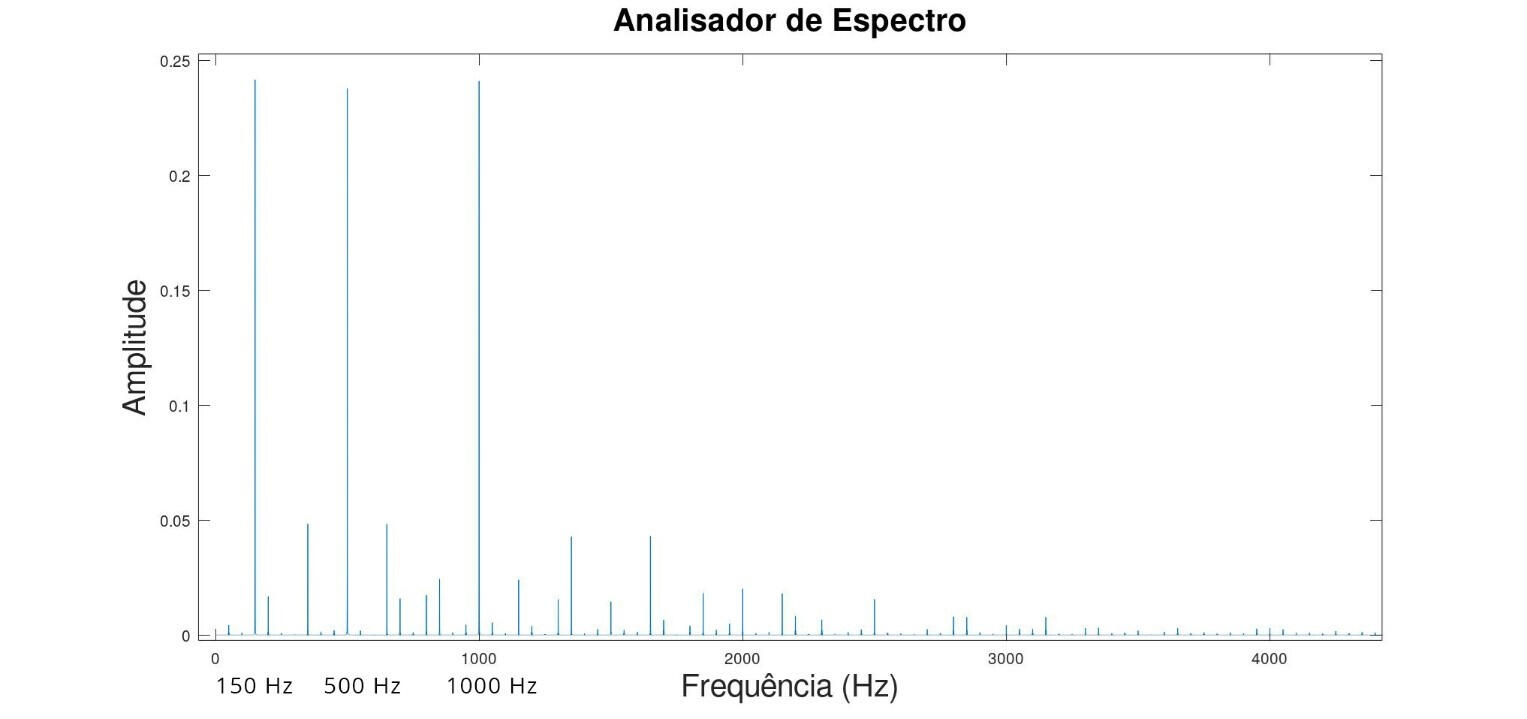

Representação espectral antes da filtragem
Aliasing no sinal completo
Código
nem tudo é mágica

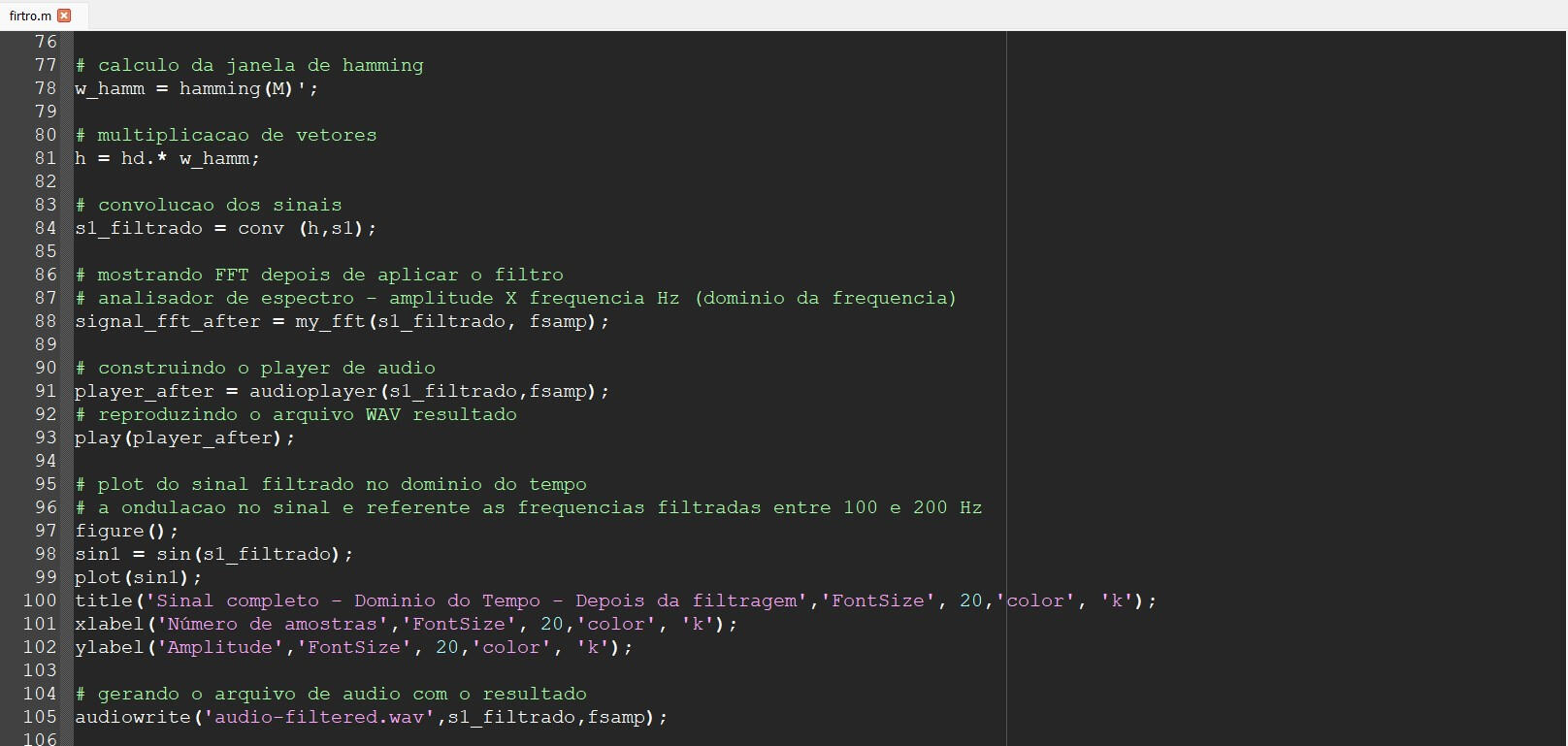

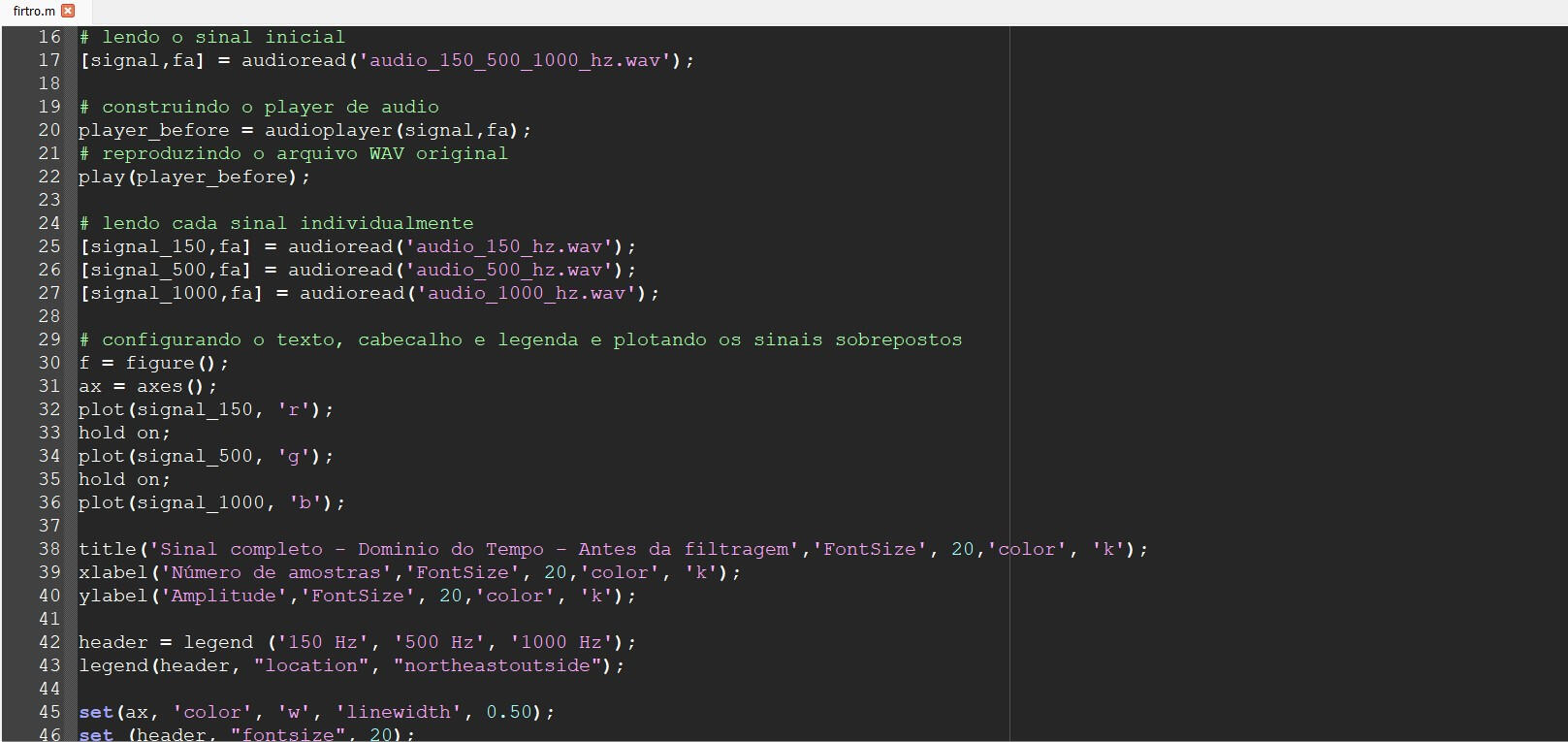

firtro.m (1)

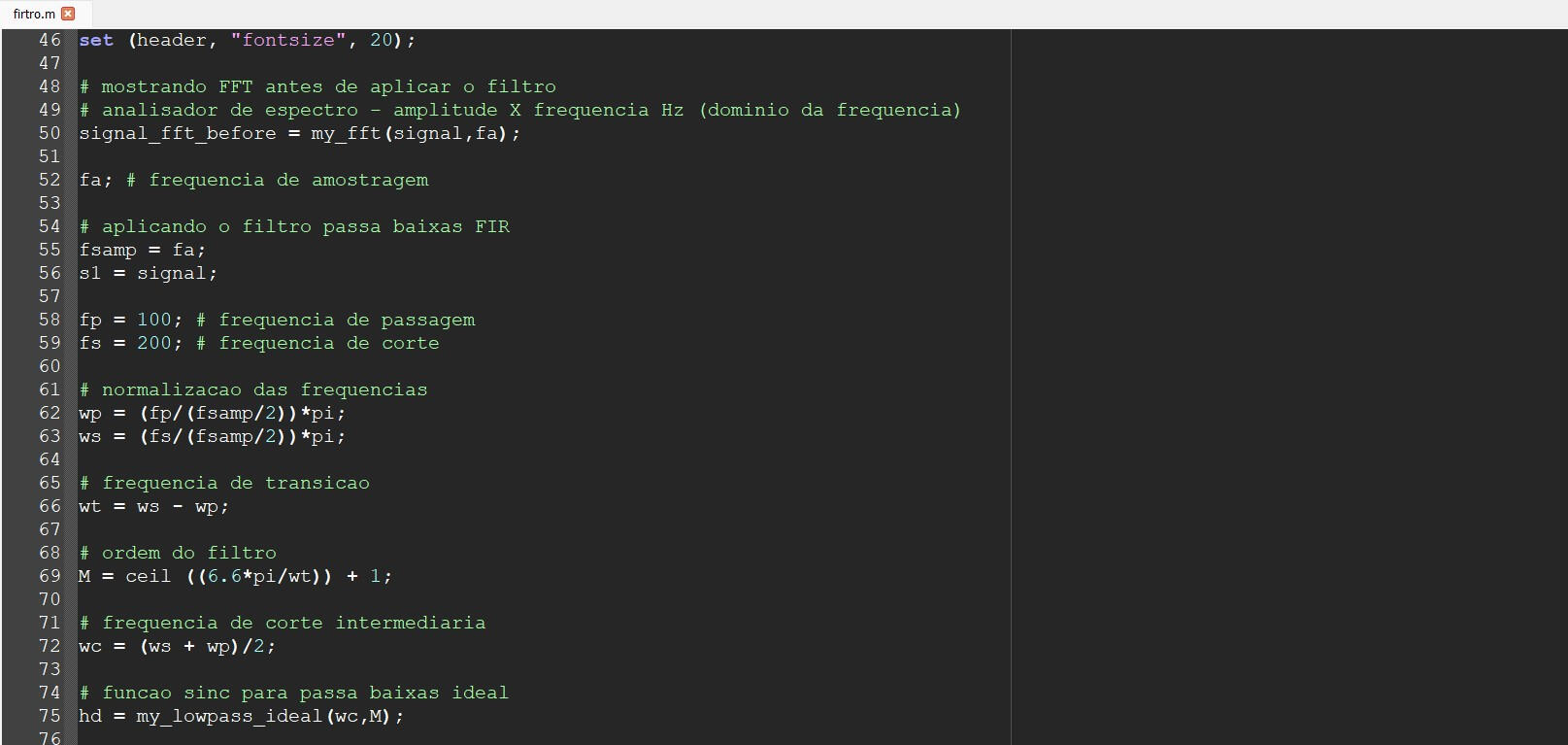

firtro.m (2)
firtro.m (3)

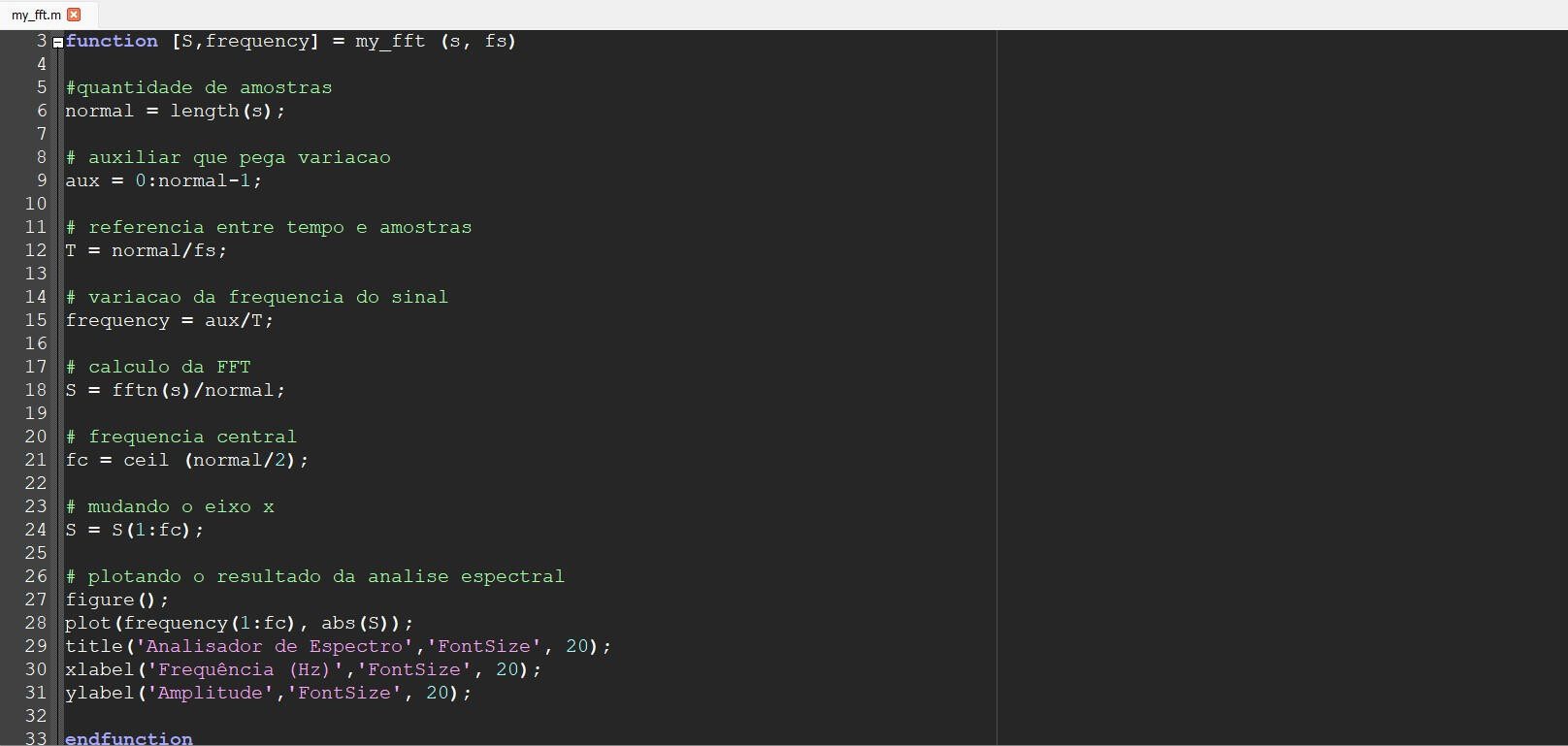

my_fft.m

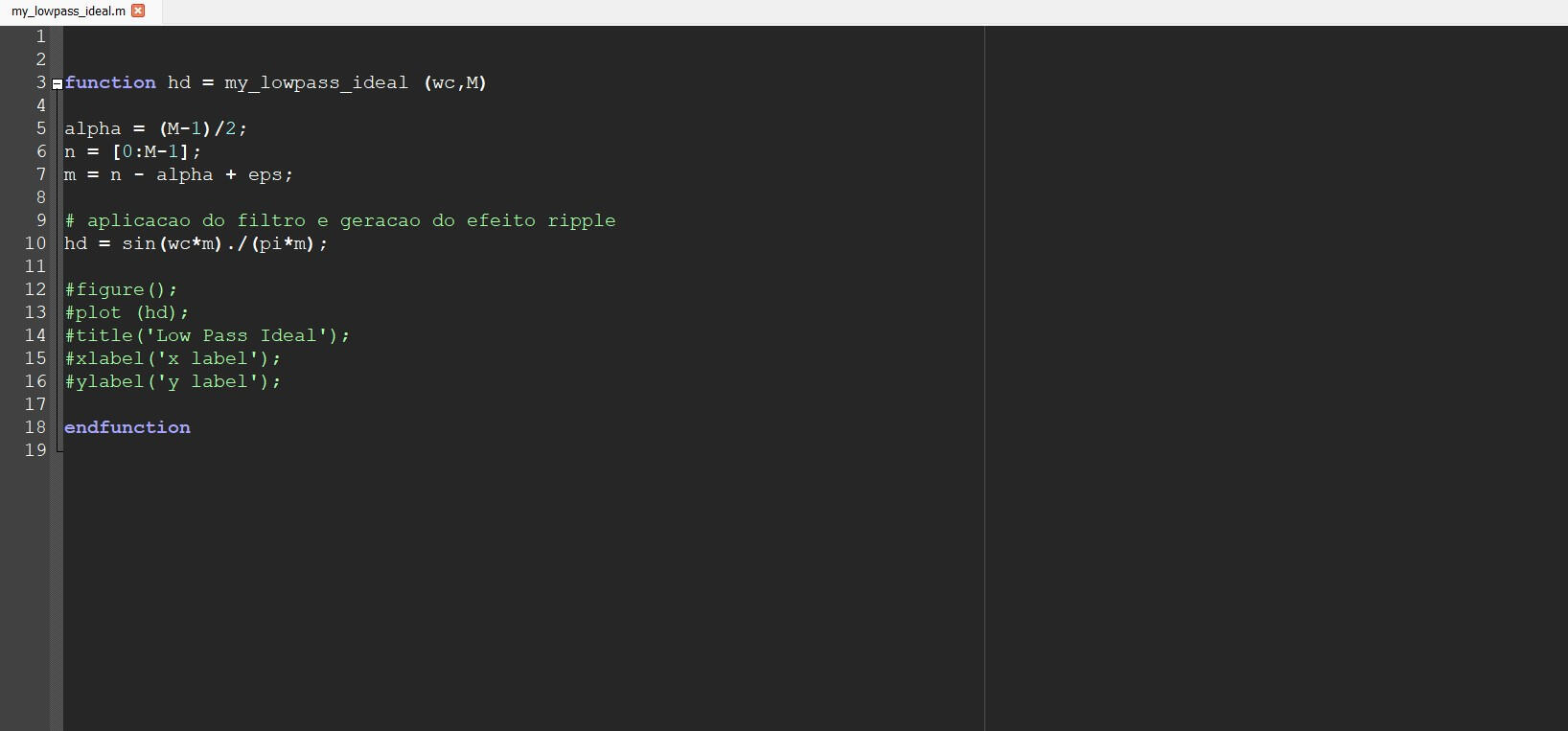

my_lowpass_ideal.m

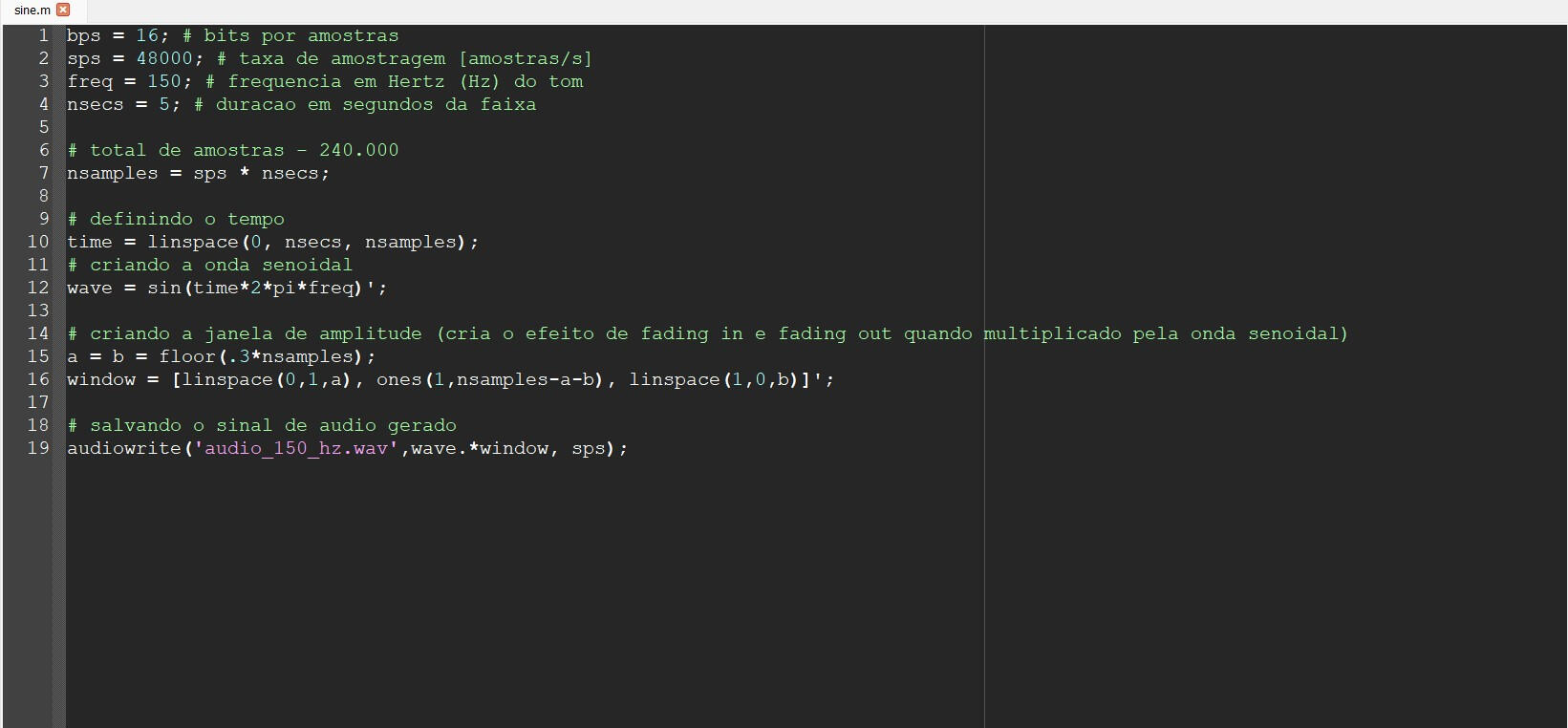

sine.m

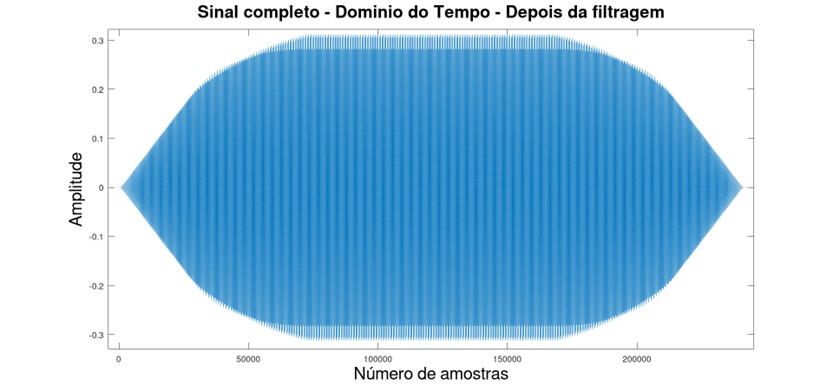

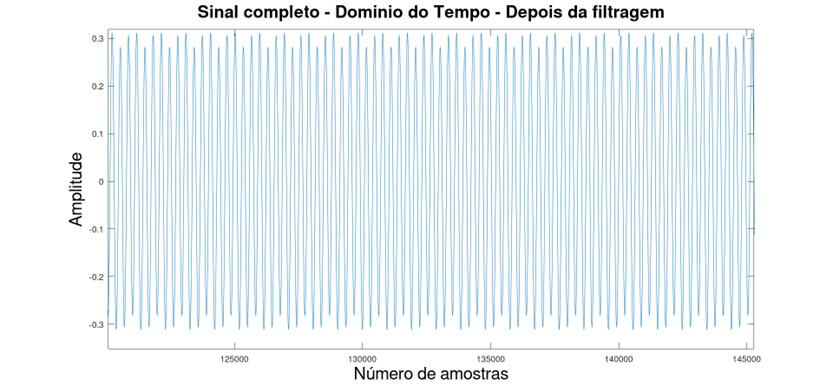

Resultado
eu ouvi DML?

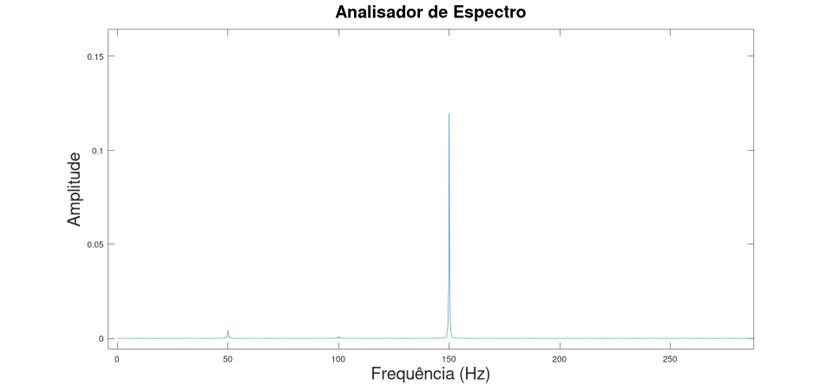

Representação espectral depois da filtragem
Representação espectral depois da filtragem
Zoom na representação espectral depois da filtragem
Original (150 - 500 - 1000 Hz)
Filtrado (100 : 200 Hz)
